Carnot-Wirkungsgrad

Was ist der Carnot-Wirkungsgrad?

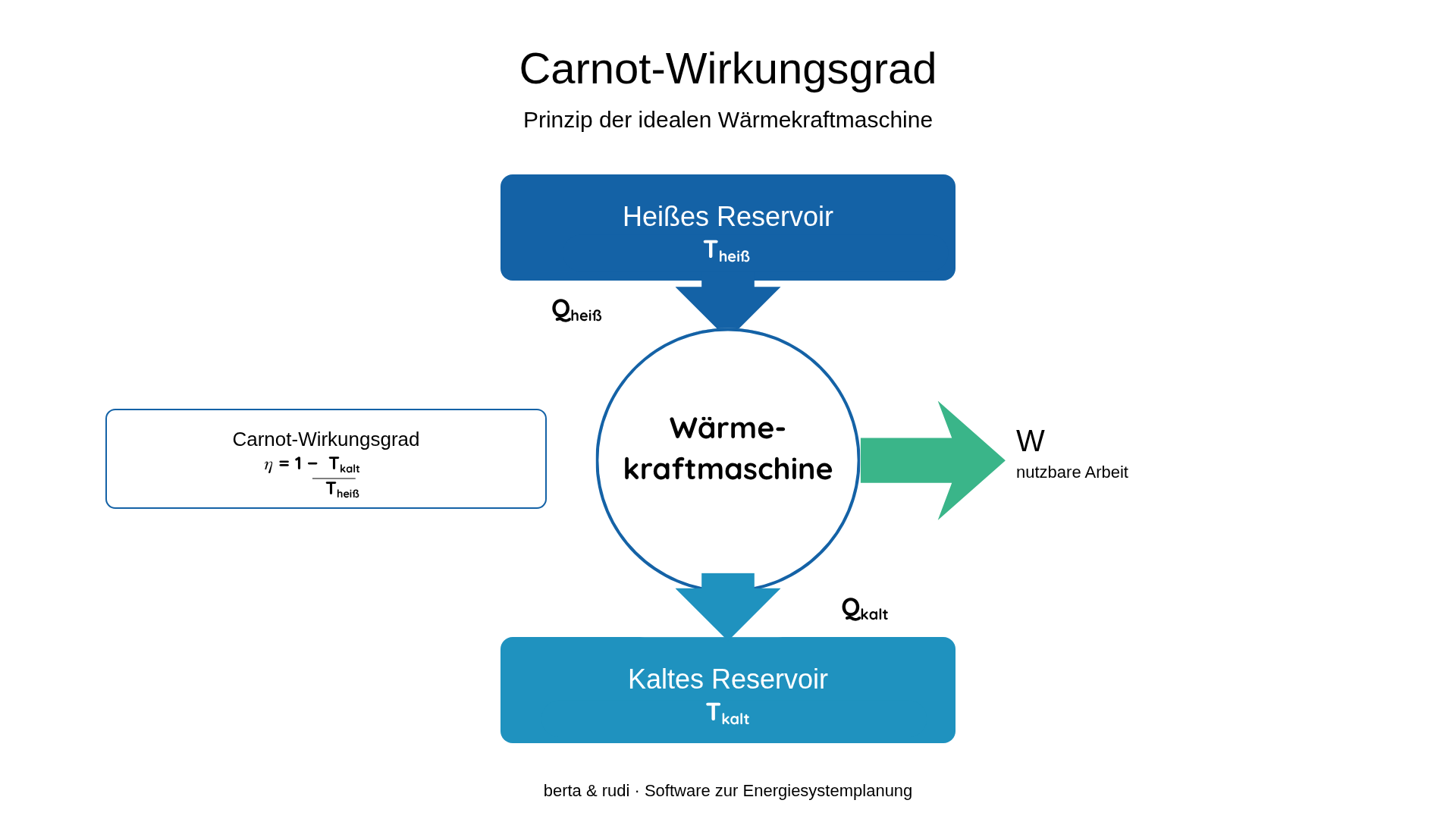

Der Carnot-Wirkungsgrad beschreibt die theoretisch maximal mögliche Effizienz einer Wärmekraftmaschine. Er gibt an, welcher Anteil der zugeführten Wärme bestenfalls in mechanische Arbeit umgewandelt werden kann, unabhängig von Bauart, Material oder technischem Aufwand. Er bildet damit eine absolute physikalische Obergrenze, die kein reales System überschreiten kann.

Die Carnot-Formel

Der Carnot-Wirkungsgrad ergibt sich ausschließlich aus den absoluten Temperaturen der heißen und der kalten Seite eines Prozesses:

$$𝜂=1- \frac{T_{kalt}}{T_{heiß}}$$

mit T_heiß und T_kalt als absolute Temperaturen in Kelvin (Temperatur in °C + 273,15).

Faustregel: Je größer die Temperaturdifferenz, desto höher der theoretisch erreichbare Wirkungsgrad.

Ein Rechenbeispiel

Eine Dampfturbine arbeitet mit einer Frischdampftemperatur von 600 °C (873,15 K) und einer Kondensationstemperatur von 30 °C (303,15 K). Der maximale Carnot-Wirkungsgrad beträgt:

η_Carnot = 1 − (303,15 / 873,15) ≈ 65 %

Reale moderne Dampfkraftwerke erreichen 45–48 %. Die Lücke zwischen theoretischer Grenze und realem Wirkungsgrad zeigt, wo zusätzliche Verluste entstehen und wo Optimierungspotenzial liegt.

Zweiter Hauptsatz der Thermodynamik: Warum Wärme nie vollständig nutzbar ist

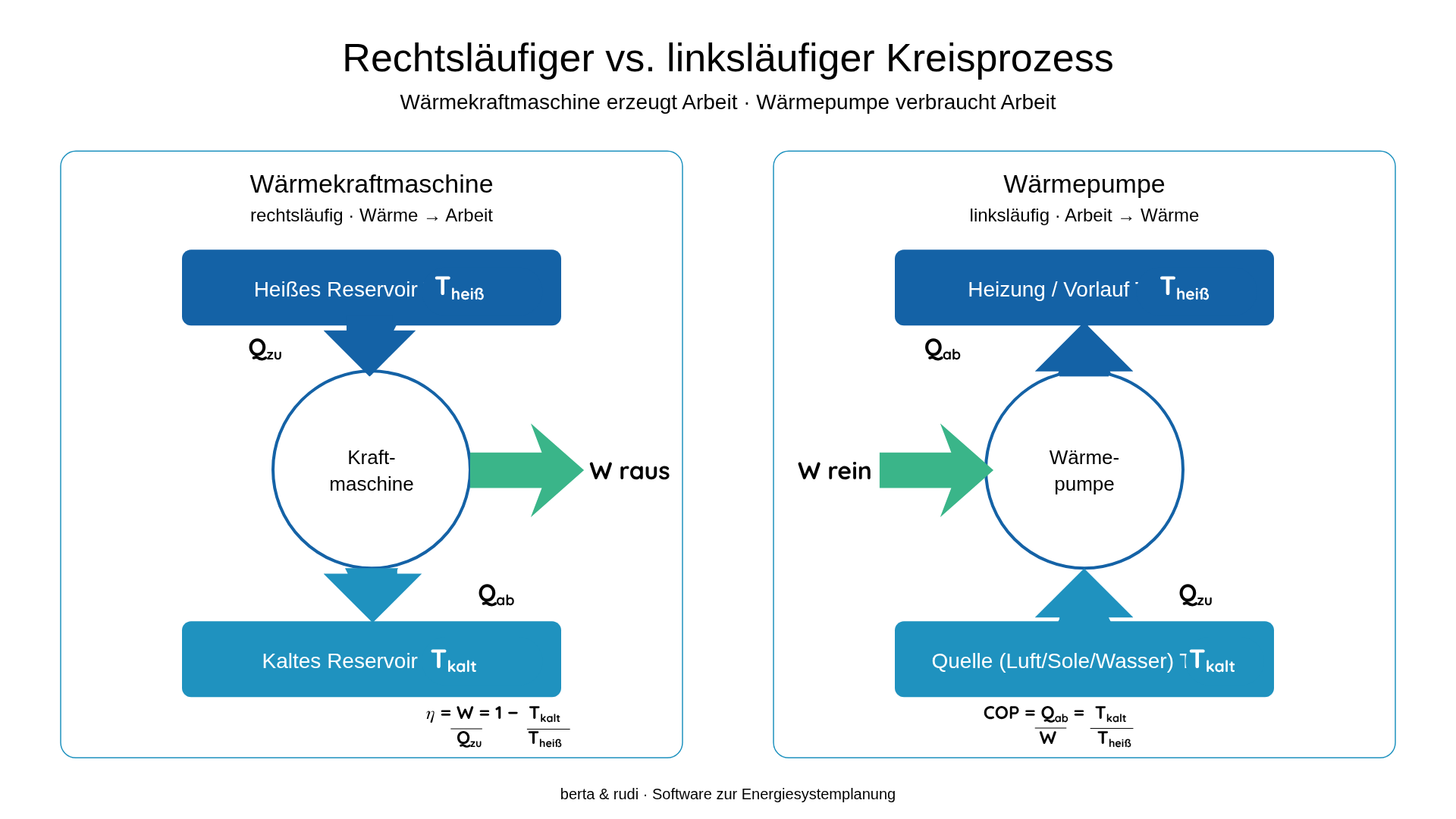

Der Carnot-Wirkungsgrad ist eine direkte Folge des zweiten Hauptsatzes der Thermodynamik. Vereinfacht ausgedrückt: Wärme strebt von selbst immer vom wärmeren zum kälteren Niveau. Ein Teil dieser Wärmeenergie muss als Abwärme an die Umgebung abgegeben werden, sonst ließe sich überhaupt kein thermodynamischer Kreisprozess schließen.

Ursache ist die Entropie: Energie verteilt sich im System und lässt sich nicht vollständig in geordnete, nutzbare Arbeit zurückführen. Diese Verluste sind damit nicht technisch, sondern physikalisch bedingt. Auch das aufwendigste Kraftwerk ändert daran nichts.

Warum die Carnot-Grenze in der Praxis nie erreicht wird

Der Carnot-Prozess setzt einen vollständig reversiblen, idealisierten Kreisprozess voraus. Reale Anlagen weichen davon immer ab, und zwar in mehrfacher Hinsicht:

• Reibungsverluste in Turbinen, Verdichtern und Lagern
• Zusätzliche Wärmeverluste über Gehäuse, Leitungen und Wärmetauscher
• Druckverluste in Rohrleitungen und Komponenten
• Nicht-ideale Materialien und Prozesse (thermische Trägheit, Phasenübergänge, Stoffeigenschaften)
• Teillastbetrieb mit ungünstigeren Wirkungsgraden als am Auslegungspunkt

Der Carnot-Wirkungsgrad ist deshalb kein realistischer Zielwert, sondern eine Referenzgröße. Er zeigt, wie nah ein reales System am physikalischen Maximum operiert und wo überhaupt noch Optimierungspotenzial besteht.

Kraftwerke, BHKW und Wärmekraftmaschinen

Für alle thermischen Kraftwerke, von Kohle über Gas-und-Dampf-Anlagen bis zu BHKWs, gilt: Höhere Eintrittstemperaturen und niedrige Kühltemperaturen verbessern den möglichen Wirkungsgrad. Daher die Bemühungen um höhere Frischdampftemperaturen und effiziente Kühltürme. In der Variantenberechnung mit berta & rudi lassen sich Effizienzkennlinien und Temperaturniveaus dieser Erzeuger flexibel hinterlegen, ohne die Carnot-Grenze pauschal anzunehmen.

Verbrennungsmotoren: physikalisch begrenzte Effizienz

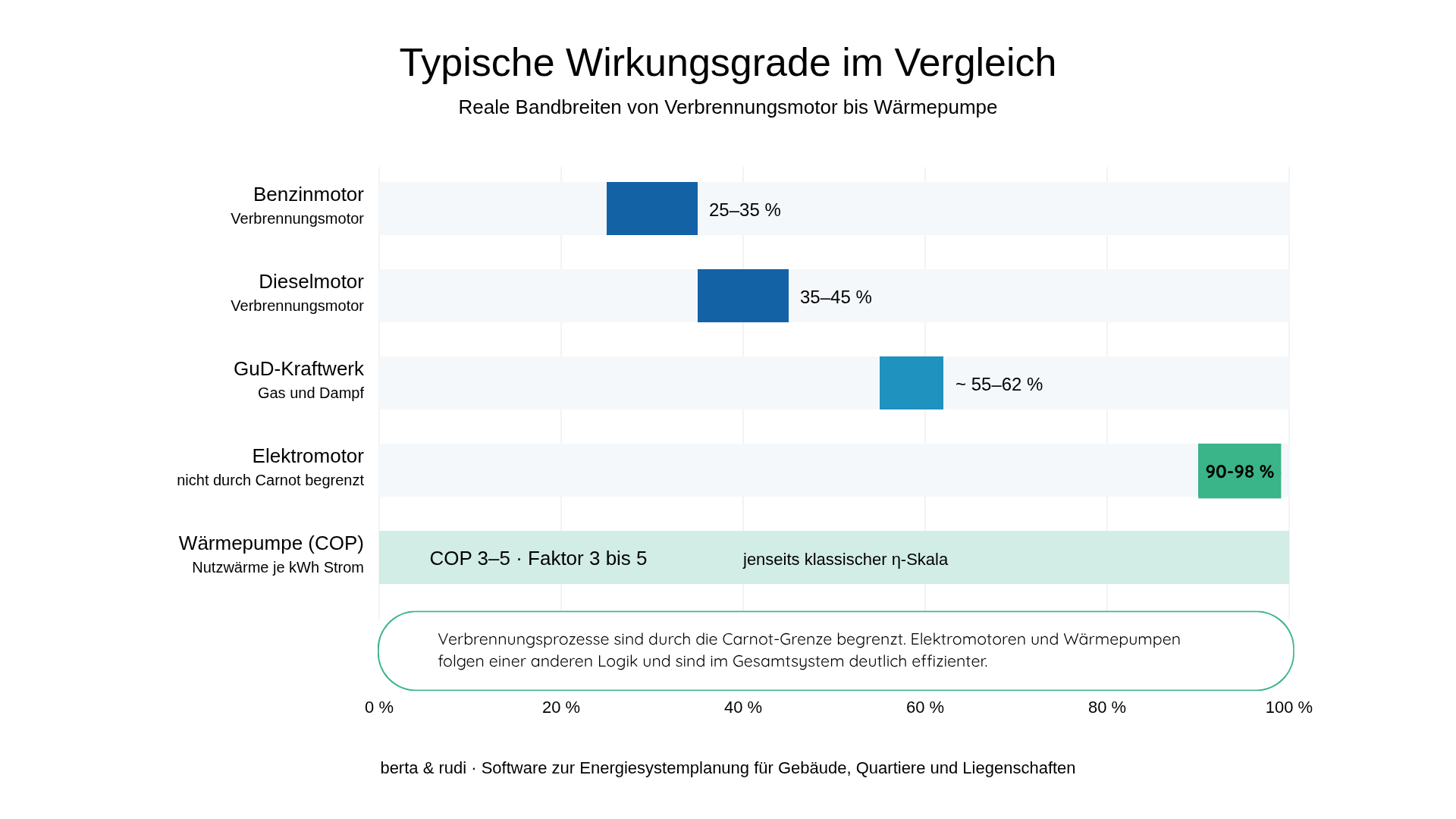

Verbrennungsmotoren sind klassische Wärmekraftmaschinen und unterliegen damit direkt der Carnot-Grenze. Typische reale Wirkungsgrade liegen bei:

• Benzinmotoren: ca. 25–35 % (theoretisch denkbar wären rund 60–65 %)
• Dieselmotoren: ca. 35–45 % (theoretisch rund 65–70 %)

Höhere Prozesstemperaturen würden den Wirkungsgrad rein thermodynamisch verbessern, sind aber durch Materialbelastung, Verschleiß, Emissionsgrenzen (NOx) und Sicherheitsanforderungen begrenzt. Selbst unter optimalen Bedingungen bleibt der reale Wirkungsgrad damit deutlich unter 50 %. Ein großer Teil der eingesetzten Primärenergie geht als Abwärme über Kühlung und Abgas verloren. Ein Potenzial, das in industriellen Liegenschaften und Quartieren über Abwärmenutzungskonzepte gehoben werden kann.

Elektromotoren: nicht durch Carnot begrenzt

ist keine Wärmekraftmaschine. Er wandelt elektrische Energie direkt in mechanische Bewegung um und unterliegt damit nicht der Carnot-Grenze. Typische Wirkungsgrade liegen bei 90–98 %. Gründe dafür:

• kaum thermodynamische Abwärmeverluste
• keine Verbrennung, kein Kreisprozess
• direkte Umwandlung elektrischer in mechanische Energie

Diese fundamentale Differenz erklärt, warum elektrifizierte Anwendungen, vom Elektroauto bis zur Power-to-Heat-Anwendung, im Gesamtsystem oft signifikant effizienter sind als ihre thermischen Pendants.

Bedeutung für Energiewende und Sektorenkopplung

Die Carnot-Grenze zeigt: Verluste lassen sich nicht eliminieren, aber systemisch minimieren. Genau deshalb gewinnen integrierte Konzepte in der Energiewende an Gewicht:

• Elektrifizierung: Wärme- und Mobilitätsanwendungen, die nicht der Carnot-Grenze unterliegen, sind im Gesamtsystem effizienter.

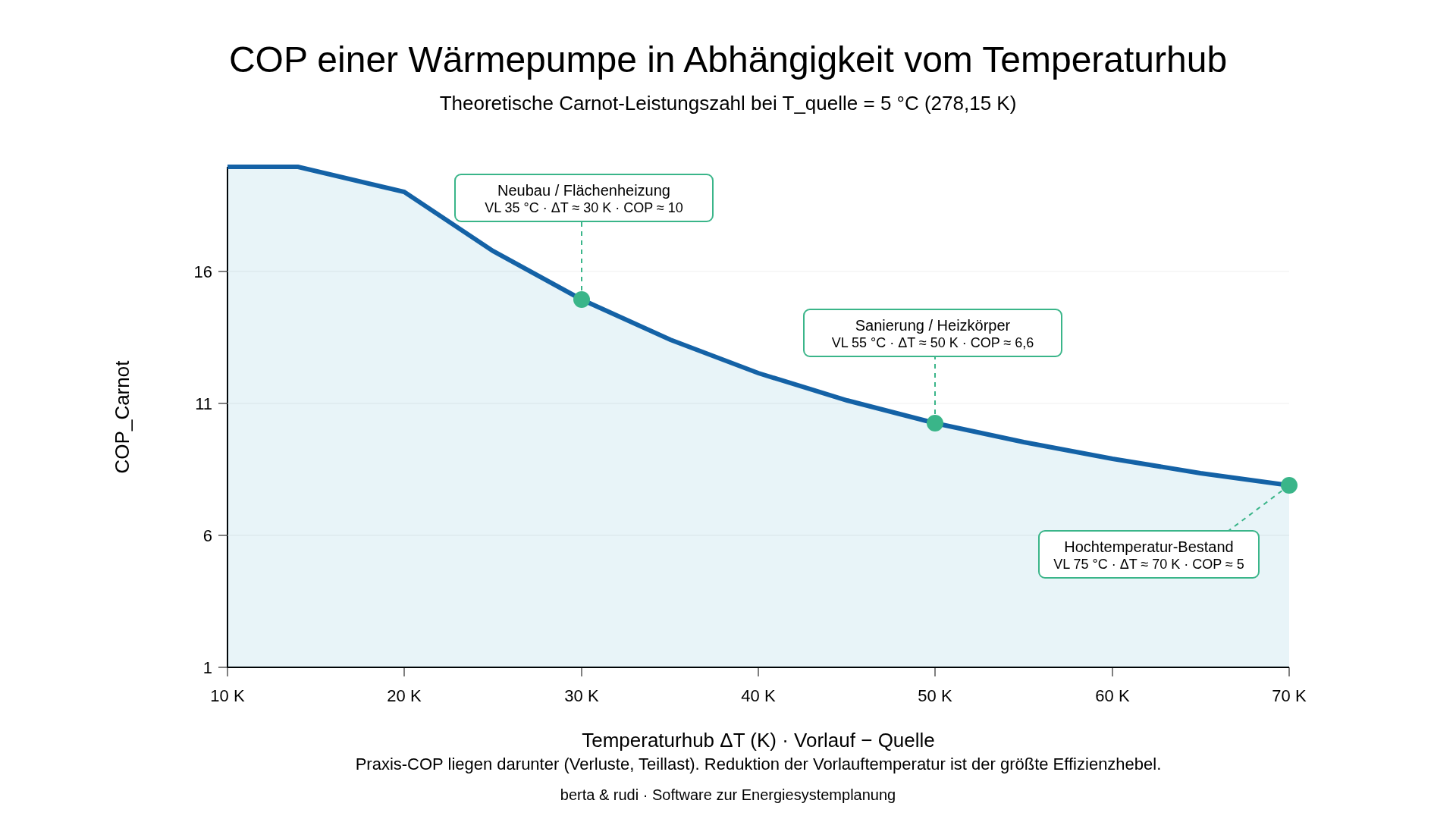

• Wärmepumpen statt Verbrennung: Sie heben Umweltwärme auf nutzbares Temperaturniveau – bei richtiger Auslegung mit Faktor 3 bis 5 gegenüber dem reinen Stromeinsatz.
• Sektorenkopplung: Strom, Wärme, Kälte und Mobilität greifen ineinander – mit deutlich besseren Wirkungsgraden als isolierte Versorgungspfade.
• Abwärmenutzung: Unvermeidbare Verluste werden zur nutzbaren Energiequelle für Nah- und Fernwärmenetze.

Vor diesem Hintergrund geht es nicht darum, perfekte Einzelsysteme zu bauen, sondern Energie intelligent im Gesamtsystem zu nutzen.

Wirkungsgrad dynamisch abbilden mit berta & rudi

Statischer Pauschalwirkungsgrad oder dynamische Auslegung? Wer Energiesysteme nach Carnot-Logik realistisch bewerten will, kommt mit statischen Annahmen schnell an Grenzen. berta & rudi setzt deshalb auf dynamische Modellierung über das gesamte Jahr – stundenscharf, technologieoffen und für jede Projektgröße:

• Dynamische Wirkungsgrade & COP-Verläufe für Wärmepumpen, BHKWs, Kessel und weitere Erzeuger, abhängig von realen Temperaturniveaus und Last.
• Stündlich aufgelöste Lastprofile auf Basis von KI-gestützten Prognosen und Standortdaten des DWD.
• Variantenvergleich zwischen konventionellen und elektrifizierten Konzepten inklusive Auswirkung auf Investitionskosten, Betriebskosten und CO₂-Bilanz.
• Sektorenkopplung & Abwärme mit allen relevanten Wechselwirkungen, vom Einzelgebäude bis zum Wärmenetz.
• Automatisierte Anlagenauslegung mit Optimierung nach Gesamtkosten, Investition oder CO₂.

Für TGA-Planer und Ingenieurbüros bedeutet das: belastbare Konzeptvarianten in der Leistungsphase 2 ohne aufwendige Einzelsimulationen. Für Stadtwerke und Energieversorger lassen sich Quartiers- und Wärmenetzlösungen mit realen Temperaturniveaus und COP-Verläufen bewerten. Anlagenbauer und Produkthersteller positionieren ihre Technik im realen Einsatzszenario. Technische Energieberater liefern Kunden direkt im Gespräch fundierte Wirkungsgrad- und Wirtschaftlichkeitsvergleiche. Industrie & Gewerbe bewerten Abwärmenutzung und Elektrifizierung systemisch. Und Städte & Kommunen bekommen für die kommunale Wärmeplanung eine transparente, skalierbare Datenbasis.

Fazit: Effizienz hat physikalische Grenzen, aber große Hebel

Der Carnot-Wirkungsgrad ist eine der zentralen Größen der Energietechnik. Er erklärt, warum Energieumwandlung in thermischen Prozessen immer mit Verlusten verbunden ist, warum elektrische Systeme im Gesamtsystem oft überlegen sind und warum Temperaturniveaus über die Effizienz von Wärmepumpen entscheiden. Für die Energiesystemplanung bedeutet das nicht, die physikalischen Grenzen zu ignorieren, sondern sie zur Grundlage präziser Auslegung zu machen.

Mit berta & rudi werden Wirkungsgrade, Temperaturen und Wechselwirkungen nicht pauschal angesetzt, sondern dynamisch abgebildet, damit aus physikalischer Grenzbetrachtung tragfähige, wirtschaftlich belastbare Energiekonzepte werden.
