Maschennetze in der Wärmenetzplanung
Die Wärmewende stellt neue Anforderungen an Energieinfrastrukturen: Wärmenetze müssen robust, flexibel und langfristig wirtschaftlich sein. Neben Stern- und Ringnetzen rückt dabei eine Netzstruktur immer stärker in den Fokus – das Maschennetz. Erfahre mehr dazu in unserem Blogbeitrag.
Neues Feature: Wärmenetze (Coming soon)
Wir arbeiten an neuen Funktionen zur Berechnung und Auslegung komplexer Wärmenetze – von Quartieren bis zu kommunalen Netzen.
Was ist ein Maschennetz?

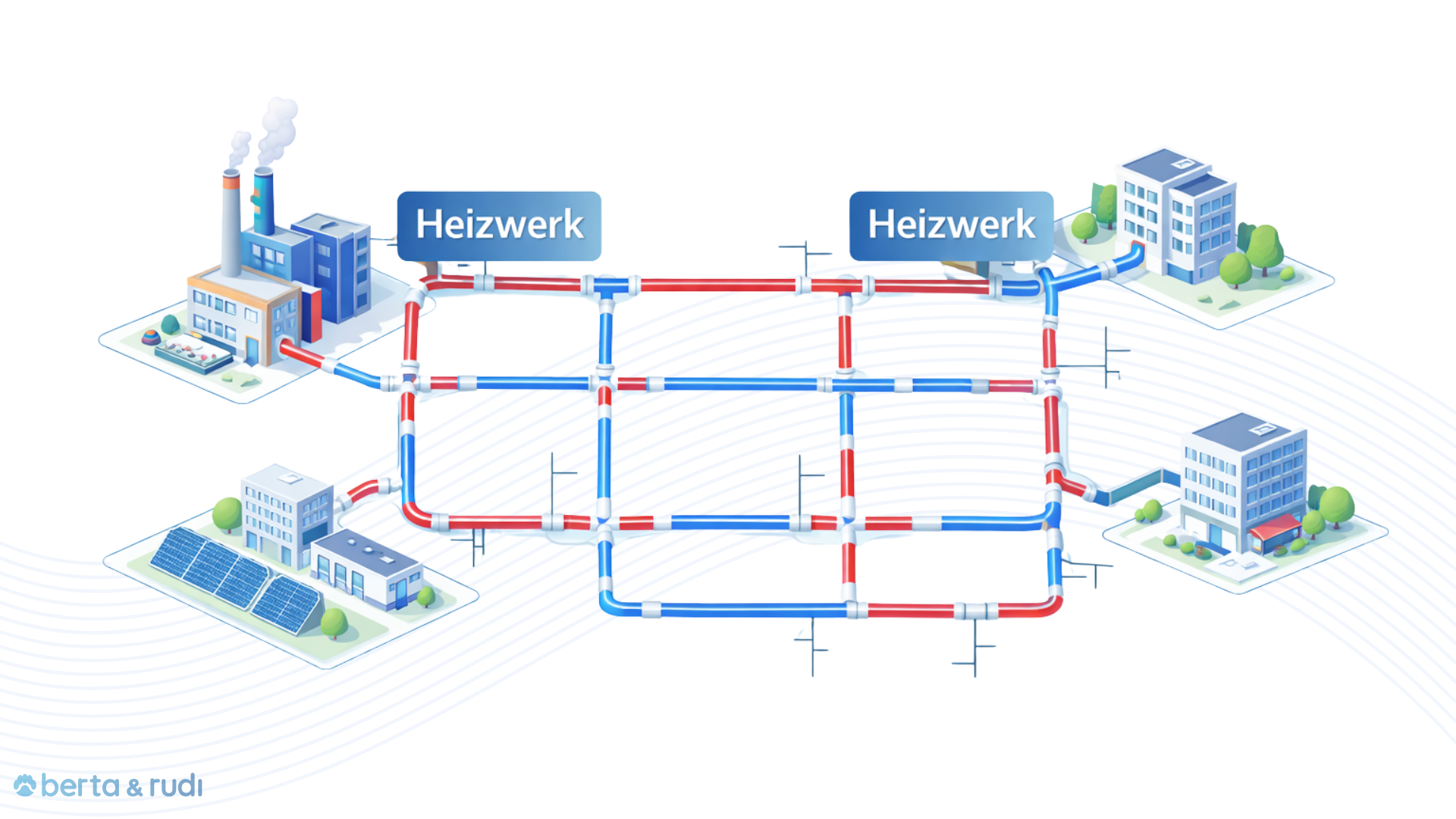

Ein Maschennetz ist eine Netzstruktur, bei der mehrere Leitungen quer und parallel miteinander verbunden sind. Wärme kann dadurch nicht nur über einen festen Weg fließen, sondern über zahlreiche alternative Routen innerhalb des Netzes.
Im Gegensatz zu Stern- oder Ringnetzen existiert kein eindeutiger Hauptstrang. Stattdessen verteilt sich der Wärmefluss dynamisch über das gesamte Netz.
Technisch bedeutet das:
- mehrere mögliche Fließwege im Netz
- Umleitung von Wärme bei Störungen oder Lastspitzen
- gleichmäßigere Lastverteilung
- höhere hydraulische und thermische Komplexität
Maschennetze sind damit die flexibelste, aber auch anspruchsvollste Netzform in der Wärmenetzplanung.
Wo kommen Maschennetze zum Einsatz?
Maschennetze werden vor allem dort eingesetzt, wo hohe Anforderungen an Versorgungssicherheit und Flexibilität bestehen:
- in städtischen Fernwärmenetzen
- in großen Quartieren mit Mischnutzung
- bei mehreren Energiezentralen
- in industriellen Energieverbünden
- bei Abwärmeeinspeisung aus Rechenzentren, Industrie oder Klärwerken
- in Netzen der 4. und 5. Generation (kalte & bidirektionale Netze)
Je komplexer das Versorgungssystem, desto stärker spielen Maschennetze ihre Vorteile aus.
Vergleich: Maschennetze, Strahlennetze (Sternnetze) und Ringnetz
| Sternnetz / Strahlennetz | Ringnetz | Maschennetz | |
|---|---|---|---|
| Grundstruktur | Zentrale Einspeisung mit sternförmiger Verteilung | Geschlossener Kreis, Wärmefluss aus zwei Richtungen | Mehrere miteinander verbundene Leitungen und Knotenpunkte |
| Komplexität | Niedrig – einfache Hydraulik und Planung | Mittel – hydraulisch stabil, aber etwas aufwendiger | Hoch – komplexe Hydraulik und Steuerung |
| Redundanz | Niedrig – Ausfall einer Leitung kann ganze Stränge beeinträchtigen | Mittel – alternative Fließwege im Störfall | Hoch – mehrere alternative Versorgungswege |
| Versorgungssicherheit | Gering – bei Störungen anfällig | Hoch – Lastfluss, verteilbar, Störungen leichter kompensierbar | Sehr hoch – maximale Betriebssicherheit |
| Investitionskosten | Niedrig – kurze Leitungswege, einfache Installation | Mittel – mehr Rohrmeter als Sternnetz | Hoch – viele Leitungen, Netzabzweige, Regeltechnik |
| Typische Anwendung | Kleine Netze, klare Struktur, geringe Variabilität | Quartiere, heterogene Verbrauchergruppen | Große oder sehr dynamische Wärmenetze |
Vorteile eines Maschennetzes
1. Höchste Versorgungssicherheit
Durch Mehrfachverbindungen ist die Versorgung selbst bei Störungen aufrechterhalten.
Ein Ausfall einer Leitung führt nicht zum Ausfall des Netzes.
2. Flexible Lastverteilung
Wärme fließt immer über den hydraulisch günstigsten Weg.
Dadurch geringere Spitzenlasten, geringere Druckverluste, geringere Pumpenergie.
3. Ideal für Netze mit mehreren Energiezentralen
Erzeuger können an mehreren Stellen einspeisen und der optimale Fließweg ergibt sich dynamisch.
4. Geeignet für städtische Gebiete und Quartiere
Besonders vorteilhaft bei dicht bebauten Strukturen, Mischnutzungen oder mehreren Anschlüssen pro Gebäude.
5. Zukunftsfähig für 5.-Generation-Netze
Maschennetze können thermische Energie in beide Richtungen transportieren – perfekt für kalte Nahwärmenetze.
Herausforderungen eines Maschennetzes
Natürlich ist ein Maschennetz nicht in jedem Projekt sinnvoll.
Mögliche Herausforderungen:
1. Komplexere Hydraulik
Druckverluste, Strömungsumlenkungen und Wechselwirkungen innerhalb des Netzes müssen exakt berechnet werden.
2. Höhere Investitionskosten
Mehr Leitungen und Abzweigungen bedeuten höhere Baukosten, die sich aber oft durch geringere Betriebskosten amortisieren.
3. Mehr Regelungs- und Steuerungsaufwand
Wärmeflüsse müssen intelligent geführt werden. Vor allem bei mehreren Erzeugern und Prosumer-Strukturen.
Warum Maschennetze in der Wärmewende an Bedeutung gewinnen
Der Ausbau von Wärmenetzen wird massiv vorangetrieben – u. a. durch:
- kommunale Wärmeplanung (KWP)
- Förderprogramme und Zuschüsse
- steigende CO₂-Kosten
- Dekarbonisierungspflichten
- Sektorkopplung und Elektrifizierung
Gleichzeitig steigen die Anforderungen an Netze durch:
- mehrere dezentrale Erzeuger (Groß-Wärmepumpen, BHKW, Geothermie)
- Abwärmeeinspeisung
- variable Lastprofile in Quartieren
- bidirektionale Energieflüsse
- steigende Resilienzanforderungen
Klassische Netzstrukturen stoßen hier schnell an Grenzen. Maschennetze bieten die nötige Robustheit und Zukunftssicherheit für diese Entwicklung.
Fazit: Maschennetze als Rückgrat moderner Wärmenetze
Maschennetze sind die leistungsfähigste Netzform für komplexe Wärmeinfrastrukturen. Sie bieten maximale Flexibilität, hohe Ausfallsicherheit und sind optimal für die Anforderungen der Energiewende gerüstet.
Für Projekte mit hoher Komplexität sind sie oft die beste technische Lösung – vorausgesetzt, Planung und Simulation erfolgen fundiert und transparent.
FAQ
Häufig gestellte Fragen
Ein Maschennetz ist eine Wärmenetzstruktur mit mehreren miteinander verbundenen Leitungen und Querverbindungen. Wärme kann über verschiedene Wege durch das Netz fließen, wodurch eine hohe Flexibilität, Redundanz und Versorgungssicherheit entsteht. Maschennetze kommen vor allem bei komplexen Netzen mit mehreren Einspeisepunkten zum Einsatz.
Maschennetze sind besonders geeignet für städtische Wärmenetze, große Quartiere, Industrieareale und Energieverbünde mit mehreren Erzeugern oder Abwärmequellen. Je höher die Anforderungen an Versorgungssicherheit, Flexibilität und Erweiterbarkeit, desto sinnvoller ist ein Maschennetz.
Ein Sternnetz besitzt einen zentralen Einspeisepunkt und einfache Leitungsstrukturen, ist jedoch störanfällig. Ringnetze bieten durch einen geschlossenen Kreis bereits Redundanz. Maschennetze gehen darüber hinaus: Sie verfügen über viele Querverbindungen, ermöglichen dynamische Wärmeflüsse und bieten die höchste Versorgungssicherheit – sind aber auch am komplexesten in Planung und Betrieb.
Maschennetze ermöglichen höchste Ausfallsicherheit, flexible Lastverteilung, geringere hydraulische Spitzen und sind ideal für Netze mit mehreren Energiezentralen. Zudem eignen sie sich besonders für kalte Nahwärmenetze und bidirektionale Systeme der 5. Generation.
Die größte Herausforderung ist die hohe hydraulische und thermische Komplexität. Druckverluste, Wechselwirkungen im Netz und Regelungsstrategien müssen exakt berechnet werden. Außerdem sind die Investitionskosten höher als bei einfacheren Netzformen, was eine fundierte Wirtschaftlichkeitsanalyse erfordert.
In der Errichtung sind Maschennetze meist kostenintensiver, da mehr Leitungen und Verbindungen notwendig sind. Langfristig können sich diese Kosten jedoch durch geringere Betriebskosten, höhere Resilienz und bessere Integration erneuerbarer Energiequellen amortisieren.
