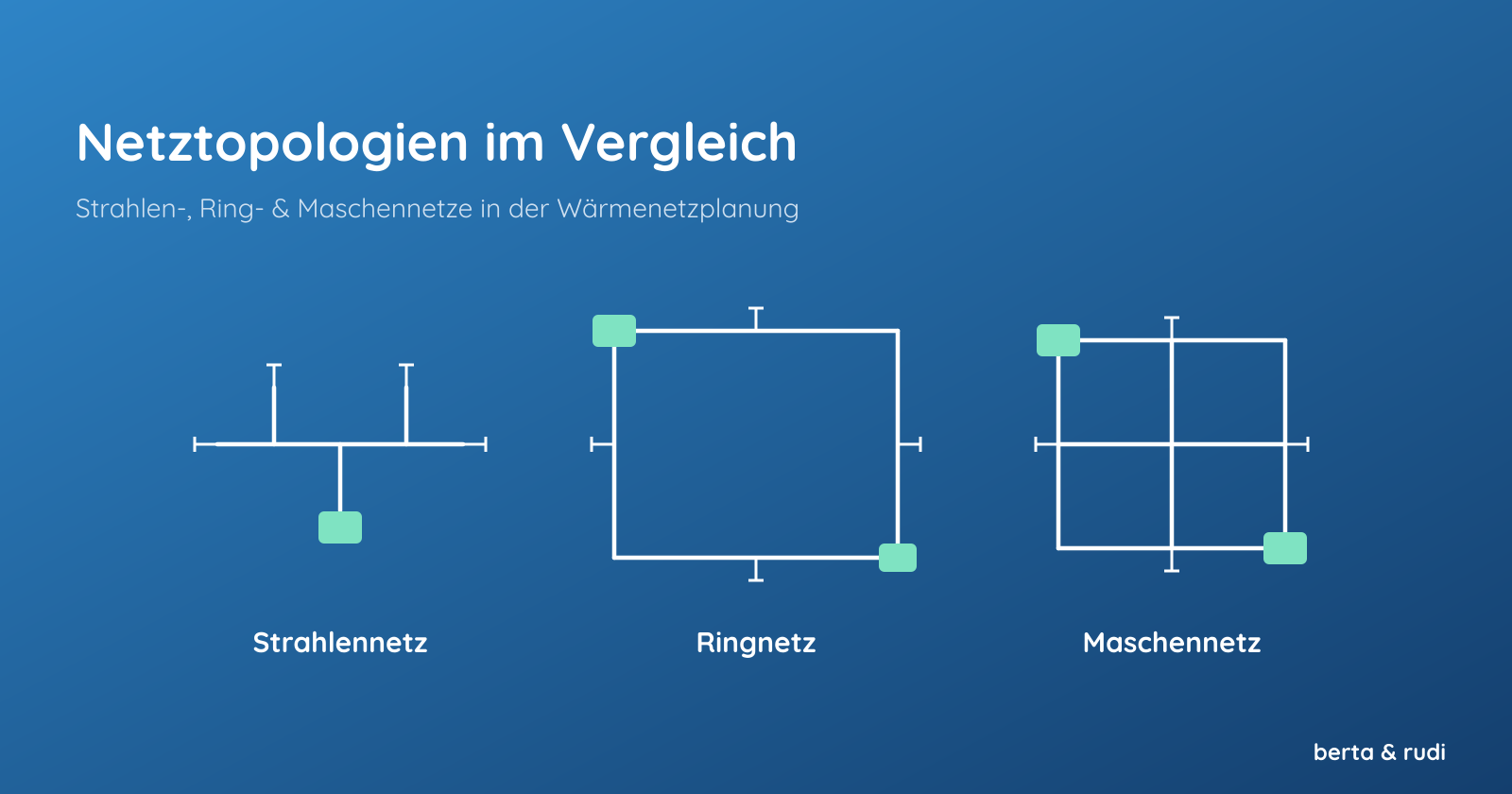

Netztopologien im Vergleich:

Warum die Wahl der Netztopologie entscheidend ist

Die Netzstruktur bestimmt maßgeblich, wie ein Wärmenetz wirtschaftlich betrieben werden kann, wie ausfallsicher es ist und wie flexibel es auf zukünftige Anforderungen reagiert. Wichtige Einflussfaktoren sind:

• Anzahl und Verteilung der Wärmeerzeuger (zentral oder dezentral)
• Anschlussdichte und Quartiersstruktur
• Anforderungen an Versorgungssicherheit und Redundanz
• Investitions- und Betriebsbudget
• Integration erneuerbarer Energien und Abwärmequellen
• Planungshorizont und Erweiterungspotenzial
• Eignung für Wärmenetze der 4. und 5. Generation (kalte Nahwärme, bidirektionale Flüsse)

Eine fundierte Netzwahl spart über die gesamte Lebensdauer eines Wärmenetzes erhebliche Kosten und entscheidet darüber, ob das Netz die Anforderungen der Energiewende erfüllen kann.

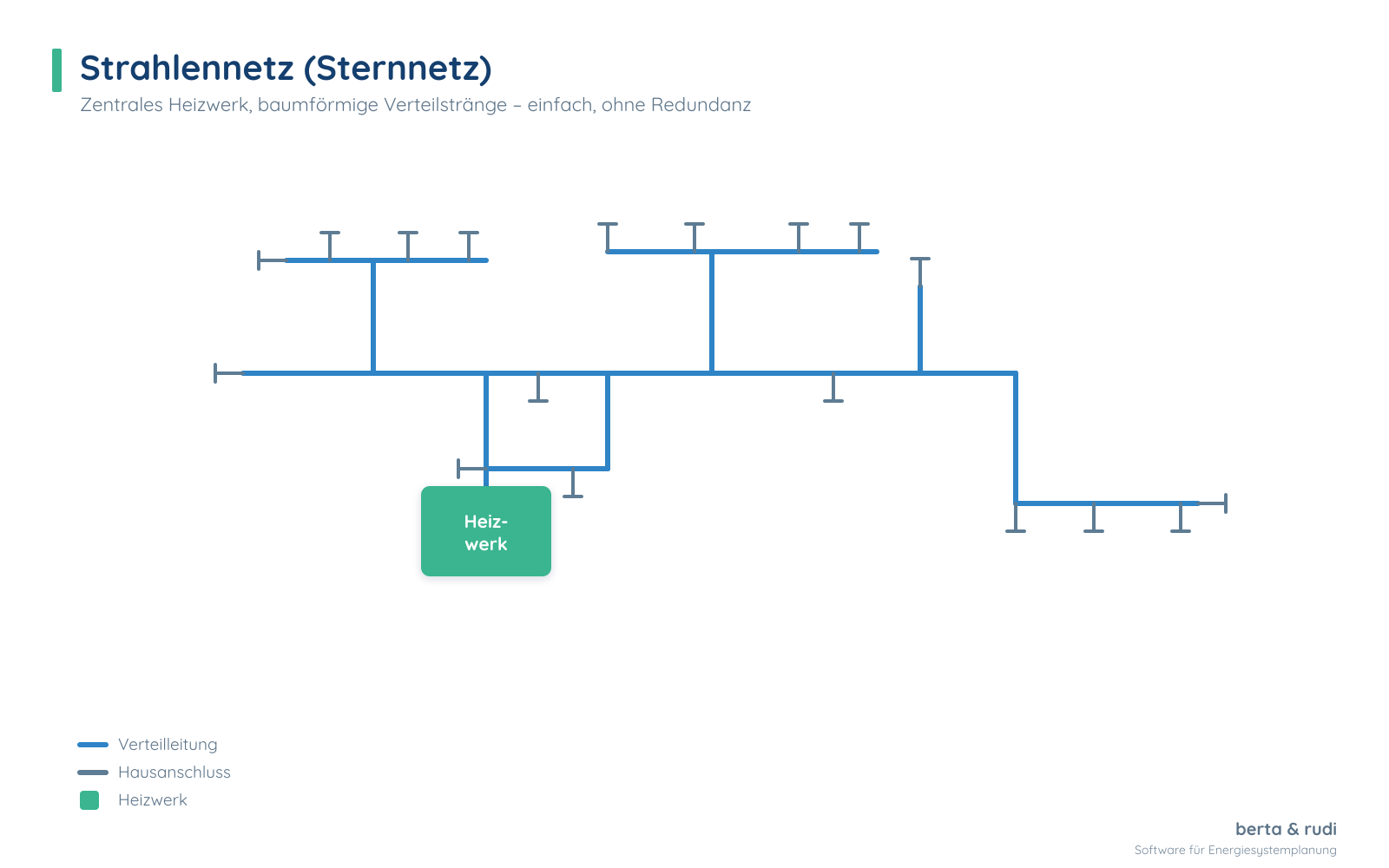

Sternnetz (Strahlennetz): Die einfache Lösung für überschaubare Netze

Ein Sternnetz, oft synonym als Strahlennetz bezeichnet, ist die einfachste Form eines Wärmenetzes. Von einer zentralen Erzeugungseinheit (z. B. Wärmepumpe, BHKW oder Biomassekessel) führen einzelne Versorgungsstränge direkt zu den angeschlossenen Gebäuden. Rückführungen oder alternative Fließwege gibt es nicht.

Technische Eigenschaften

• Einseitige Einspeisung vom zentralen Erzeuger
• Separate Stränge zu jedem Verbraucher
• Klare hydraulische Struktur und einfache Dimensionierung
• Keine Redundanz – jeder Strang ist direkt vom Erzeuger abhängig

Typische Einsatzbereiche

• Kleine Nahwärmenetze in Neubauquartieren
• Dörfer und ländliche Strukturen mit wenigen Anschlusspunkten
• Autarke Areale wie Schulen, Kliniken oder Gewerbegebiete
• Inselnetze mit begrenztem Ausbaupotenzial
• Kalte Nahwärmenetze mit zentraler Einspeisung

Vorteile auf einem Blick

• Geringste Investitionskosten unter den drei Topologien
• Einfache Planung, Umsetzung und Regelbarkeit
• Übersichtliche Hydraulik, wenig Betriebskomplexität

Herausforderungen

• Keine Redundanz – Single Point of Failure beim Erzeuger
• Begrenzte Skalierbarkeit bei wachsender Nachfrage
• Hohe Spitzenlast-Anforderungen an den zentralen Erzeuger
• Lange Strahlen führen zu steigenden Druckverlusten

Ringnetze: Die ausgewogene Lösung für mittlere Quartiere

Ein Ringnetz ist eine geschlossene Netzstruktur, bei der alle angeschlossenen Gebäude oder Wärmeerzeuger kreisförmig miteinander verbunden sind. Wärme kann an jedem Punkt aus zwei Richtungen zufließen – das erhöht Redundanz und Versorgungssicherheit gegenüber dem Sternnetz erheblich, ohne die Komplexität eines Maschennetzes zu erfordern.

Technische Eigenschaften

• Geschlossener Kreislauf mit bidirektionalen Wärmeflüssen
• Anbindung beliebiger Gebäude entlang des Rings
• Einfache Erweiterbarkeit bei wachsenden Quartieren
• Redundanz ohne Maschennetz-Komplexität

Typische Einsatzbereiche

• Quartiere mit mittlerer Anschlussdichte
• Stadtbereiche mit zwei oder mehr Energiezentralen
• Versorgungskonzepte mit erhöhter Ausfallsicherheit
• Netze mit geplantem Ausbau
• Kommunale Wärmeplanungen mit ausgewogenem Budget

Vorteile auf einem Blick

• Erhöhte Versorgungssicherheit durch zwei Fließwege
• Stabile Druckverhältnisse im Netz
• Gute Erweiterbarkeit für wachsende Quartiere
• Geringerer Leitungsaufwand als bei Maschennetzen

Herausforderungen

• Höhere Investitionskosten als beim Sternnetz
• Weniger Flexibilität als Maschennetze (nur zwei Fließwege)
• Druckzonen erfordern sorgfältige hydraulische Berechnung
• Begrenzte Skalierbarkeit ab einer gewissen Netzgröße

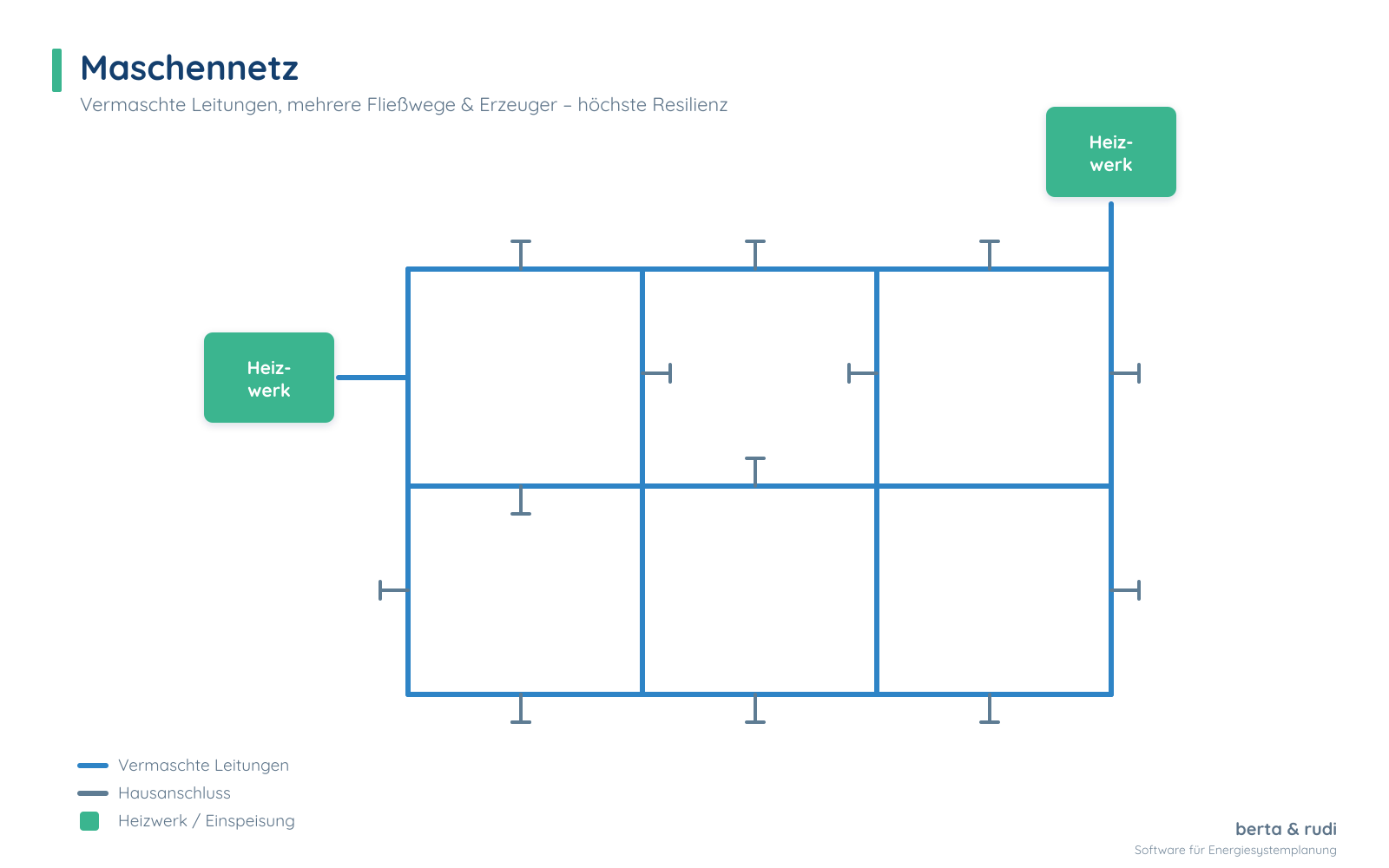

Maschennetz: Die leistungsfähige Topologie für komplexe Systeme

Ein Maschennetz verbindet mehrere Leitungen quer und parallel miteinander. Wärme fließt nicht über einen festen Weg, sondern dynamisch über zahlreiche alternative Routen. Es existiert kein eindeutiger Hauptstrang – stattdessen verteilt sich der Wärmefluss intelligent über das gesamte Netz. Maschennetze sind die flexibelste, aber auch anspruchsvollste Netzform der Wärmenetzplanung.

Technische Eigenschaften

• Mehrere mögliche Fließwege im Netz
• Umleitung bei Störungen oder Lastspitzen
• Gleichmäßige Lastverteilung und geringere Druckverluste
• Hohe hydraulische und thermische Komplexität

Typische Einsatzbereiche

• Städtische Fernwärmenetze
• Große Quartiere mit Mischnutzung
• Netze mit mehreren Energiezentralen
• Industrielle Energieverbünde
• Abwärmeeinspeisung aus Rechenzentren, Industrie oder Klärwerken
• Wärmenetze der 4. und 5. Generation (kalt, bidirektional)

Vorteile auf einem Blick

• Höchste Versorgungssicherheit durch Mehrfachverbindungen
• Flexible Lastverteilung über den hydraulisch günstigsten Weg
• Ideal für Netze mit mehreren dezentralen Erzeugern
• Zukunftsfähig für bidirektionale 5G-Netze

Herausforderungen

• Komplexe Hydraulik mit aufwändigen Druckverlustberechnungen
• Höhere Investitionskosten durch viele Leitungen und Abzweigungen
• Erhöhter Regelungs- und Steuerungsaufwand
• Anspruchsvolle Planung – ohne professionelle Simulation kaum beherrschbar

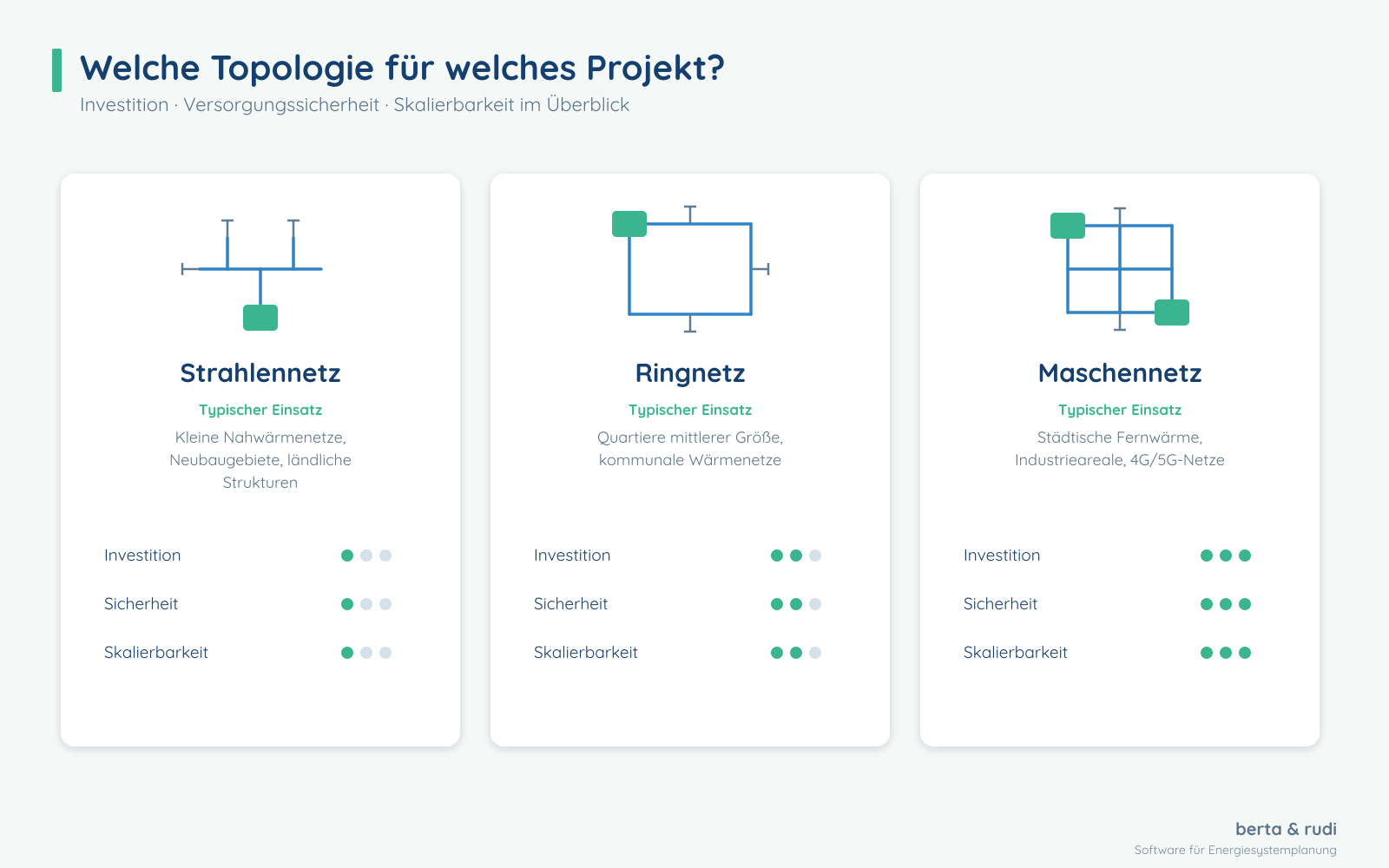

Welche Netztopologie für welches Projekt?

Die Entscheidung für eine Netzstruktur ist keine reine Technikfrage – sie ist eine strategische Weichenstellung. Folgende Faustregeln helfen bei der Erstbewertung:

• Sternnetz wählen, wenn: ein zentraler Erzeuger genügt, das Netz überschaubar bleibt, Budget knapp ist und Erweiterungen kurzfristig nicht geplant sind.
• Ringnetz wählen, wenn: erhöhte Versorgungssicherheit gefragt ist, das Quartier moderat wächst und zwei oder mehr Energiezentralen sinnvoll erscheinen.
• Maschennetz wählen, wenn: Versorgungssicherheit höchste Priorität hat, mehrere Erzeuger und Abwärmequellen eingebunden werden und das Netz auf Wärmenetze der 4. oder 5. Generation ausgerichtet wird.

In der Praxis sind auch Mischformen üblich: Ein Hauptring versorgt mehrere strahlenförmige Subnetze, oder ein Maschenkern wird ergänzt durch Stichleitungen. Eine fundierte Simulation deckt solche Hybridvarianten frühzeitig auf.
