Wärmeliniendichte
Definition, Berechnung und Richtwerte für die Wärmenetzplanung
Die Wärmeliniendichte gibt an, wie viel Wärmeenergie pro Meter Leitung transportiert wird (in MWh/(m·a)). Sie ist eine der wichtigsten Kennzahlen der Wärmenetzplanung und entscheidet maßgeblich darüber, ob ein Wärmenetz wirtschaftlich betrieben werden kann oder ob Verluste und überdimensionierte Infrastruktur das Projekt langfristig belasten. Trotzdem wird sie oft zu spät oder zu oberflächlich betrachtet.
Dieser Beitrag erklärt Definition, Berechnung, Richtwerte und Einfluss der Wärmeliniendichte und zeigt, wie sie sich als aktives Planungsinstrument einsetzen lässt.

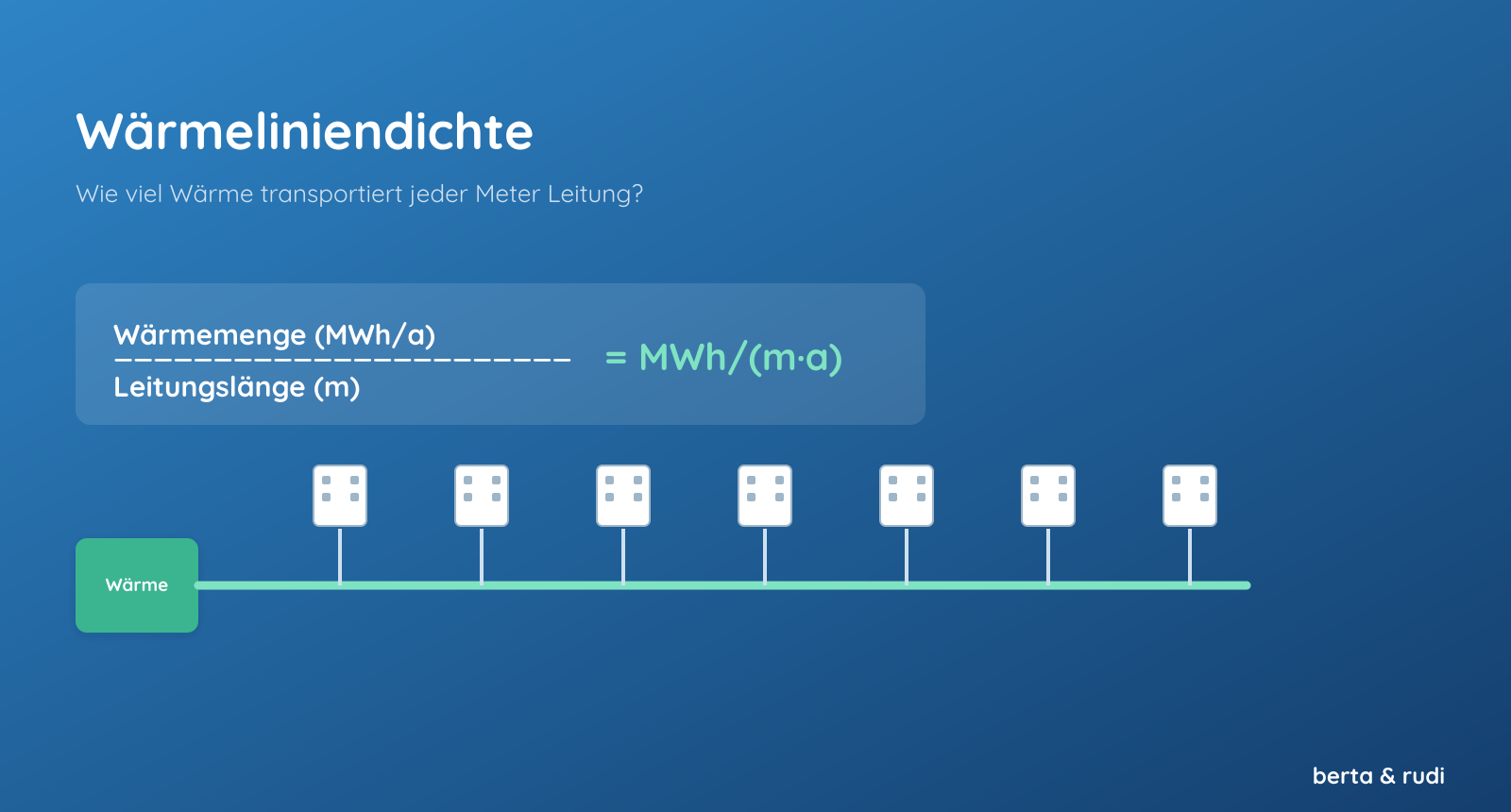

Was ist die Wärmeliniendichte?
Die Wärmeliniendichte setzt die übertragene Wärmemenge ins Verhältnis zur Länge der Rohrleitungen. Sie macht damit sichtbar, wie effizient ein Netzabschnitt genutzt wird. Vereinfacht beantwortet sie die Frage: Wie viel Nutzen erzeugt jeder Meter Rohrleitung?
Je höher die Wärmeliniendichte, desto effizienter wird jeder Meter Leitung genutzt. Wärmeverluste und Betriebskosten verteilen sich auf mehr transportierte Kilowattstunden.

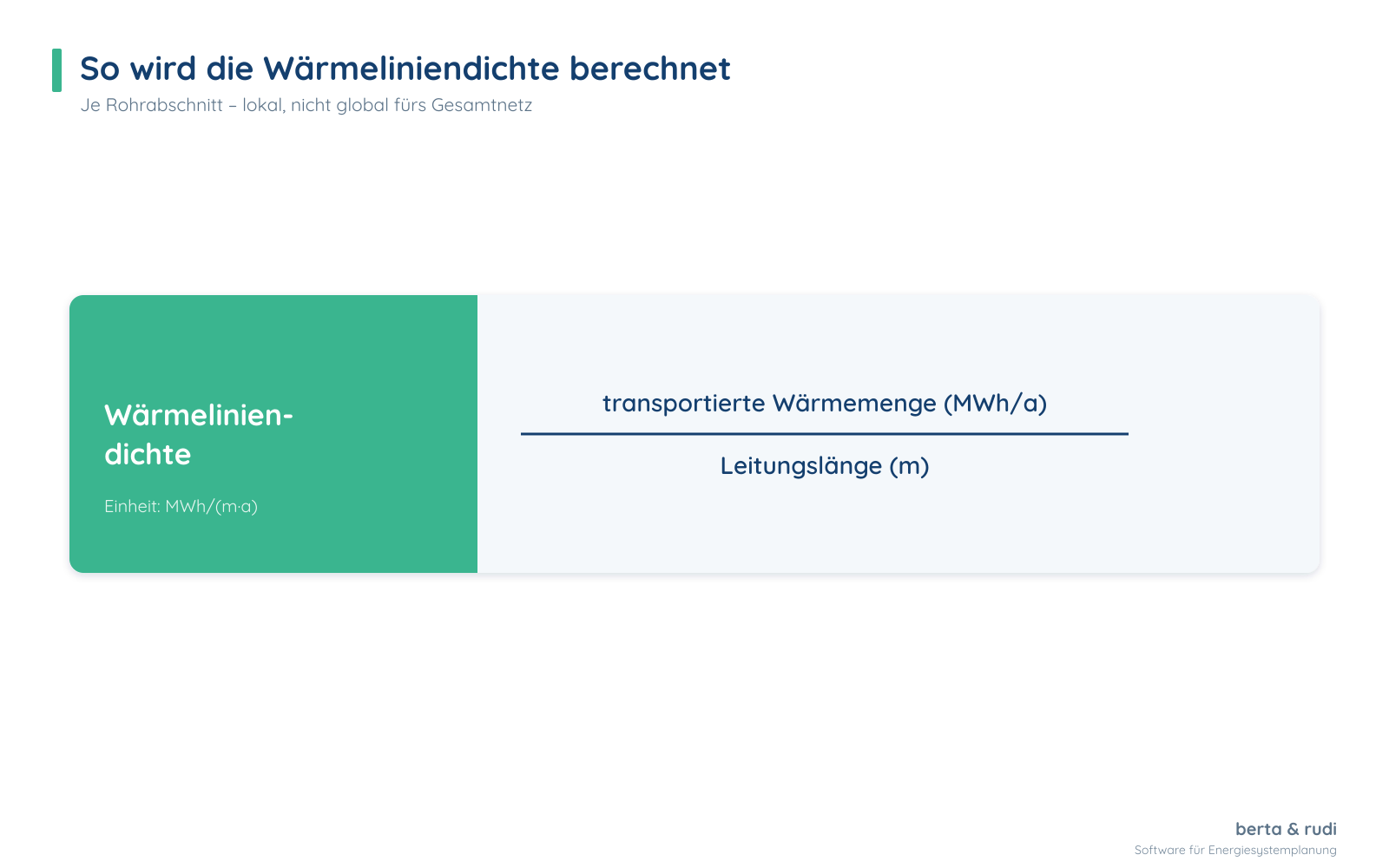

Wie wird die Wärmeliniendichte berechnet?
Wärmeliniendichte = transportierte Wärmemenge (MWh/a) ÷ Leitungslänge (m). Die Einheit ist typischerweise MWh pro Meter und Jahr, kurz MWh/(m·a).
Die Kennzahl wird für jeden einzelnen Rohrabschnitt berechnet. Grundlage ist die Wärmemenge, die stromab dieses Abschnitts transportiert wird, bezogen auf die Leitungslänge. Wichtig: Die Wärmeliniendichte ist lokal, nicht global. Lange Stichleitungen mit wenigen Abnehmern schneiden oft deutlich schlechter ab als Haupttrassen.

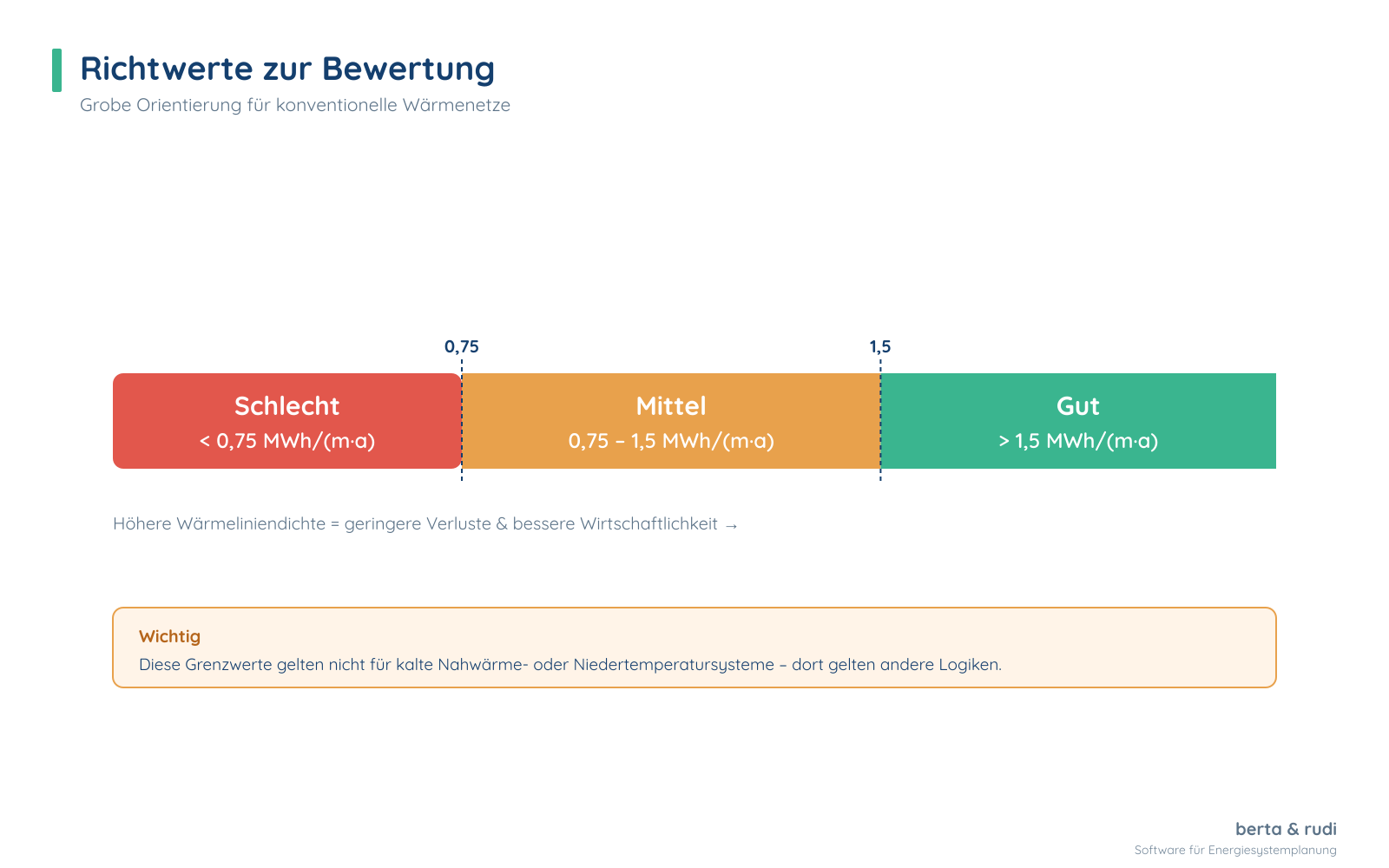

Richtwerte: Wann ist die Wärmeliniendichte gut?
Für konventionelle Wärmenetze haben sich grobe Orientierungswerte etabliert:
| Bewertung | Wärmeliniendichte | Einordnung |
|---|---|---|
| Gut | > 1,5 MWh/(m·a) | Effiziente Netznutzung |
| Mittel | 0,75 – 1,5 MWh/(m·a) | Wirtschaftlich genau prüfen |
| Schlecht | < 0,75 MWh/(m·a) | Verluste & Kosten kritisch |
Wichtig: Diese Grenzwerte gelten nicht für kalte Nahwärme- oder Niedertemperatursysteme, bei denen andere Verlustmechanismen und Wirtschaftlichkeitslogiken greifen. (Orientierung u. a. nach Fachliteratur wie C.A.R.M.E.N. e.V.)
Warum ist die Wärmeliniendichte wichtig?
Wärmenetze verursachen einen Großteil ihrer Kosten nicht durch die Energiebereitstellung, sondern durch die Infrastruktur – die Leitungen: Tiefbau, Rohrmaterial, Dämmung, Wartung und Wärmeverluste über Jahrzehnte.

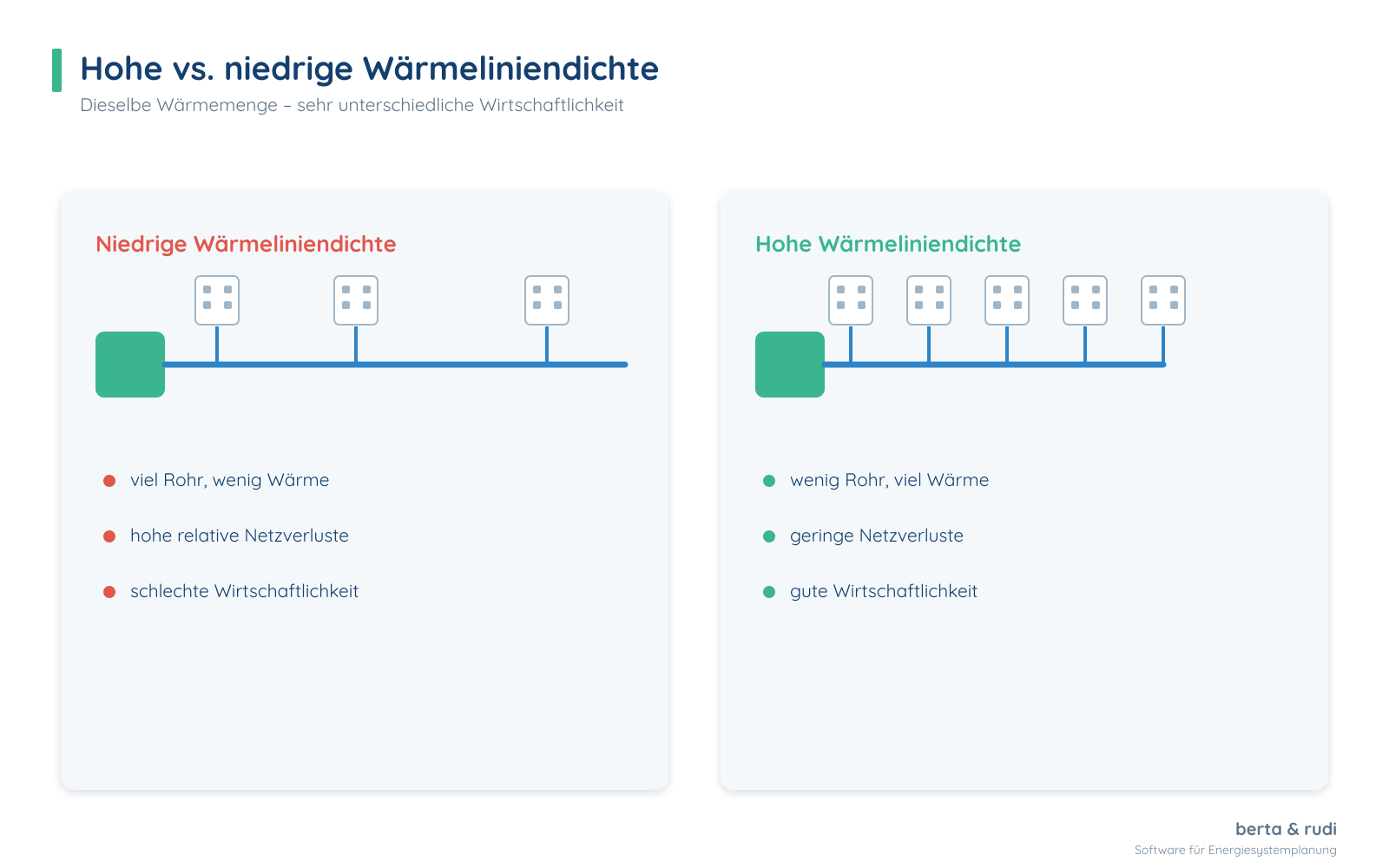

Eine niedrige Wärmeliniendichte bedeutet: viel Rohr und wenig Wärme, hohe relative Netzverluste, niedrige Effizienz und schlechte Wirtschaftlichkeit.
Eine hohe Wärmeliniendichte hingegen: reduziert Netzverluste, senkt die spezifischen Investitionskosten und verbessert die Wirtschaftlichkeit deutlich.
Gerade in Quartieren mit heterogener Bebauung oder geringer Anschlussdichte ist sie ein wichtiges Entscheidungsinstrument. Eng verwandt ist die Anschlussquote: Sie beschreibt, wie viele anschließbare Gebäude tatsächlich angeschlossen sind, und beeinflusst damit direkt die Wärmeliniendichte.

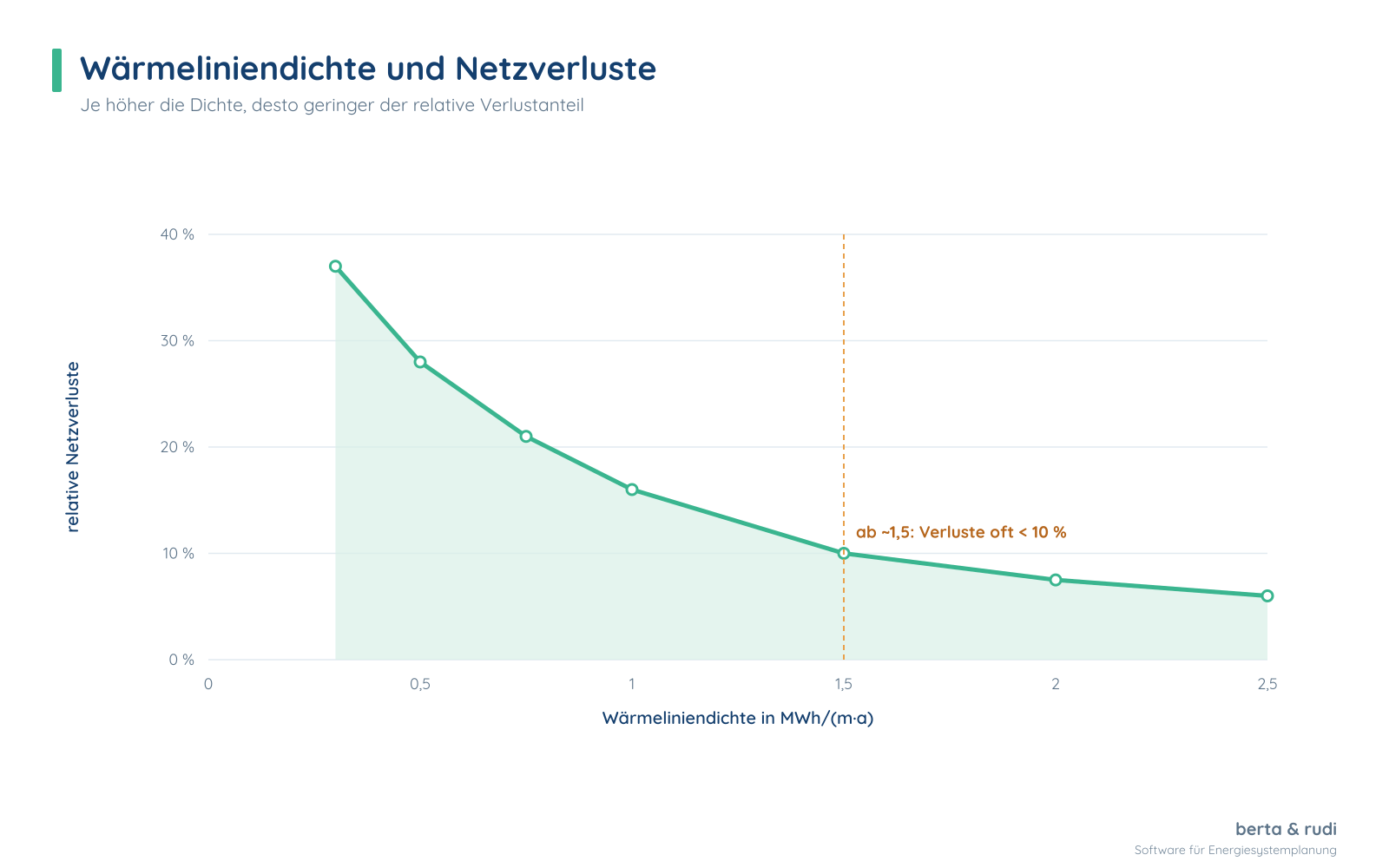

Zusammenhang zwischen Wärmeliniendichte und Netzverlusten
Ein zentraler Effekt der Wärmeliniendichte ist ihr direkter Einfluss auf die relativen Netzverluste. Bei niedriger Wärmeliniendichte steigen die Verluste stark an; bei hoher Wärmeliniendichte lassen sich Netzverluste oft unter 10 % halten.
Der Grund: Die absolute Verlustleistung einer Leitung ist relativ konstant, während der transportierte Energieinhalt steigt. Je mehr Wärme durch eine Leitung fließt, desto geringer fällt der Verlustanteil aus.
Wärmeliniendichte als Planungsinstrument
In der modernen Wärmenetzplanung ist die Wärmeliniendichte ein aktives Entscheidungsinstrument, um:
- Trassenvarianten zu vergleichen
- Stichleitungen zu bewerten
- Anschlussdichten zu optimieren
- zentrale vs. dezentrale Versorgung abzuwägen
- Ausbauphasen zu priorisieren
Gerade im Anschluss an die kommunale Wärmeplanung hilft sie, realistische und belastbare Netzausbauszenarien zu entwickeln – statt theoretisch attraktiver, aber wirtschaftlich nicht tragfähiger Konzepte. Wie sich daraus ein tragfähiges Projekt ableitet, zeigen die Beiträge Wie plant man ein Wärmenetz? und Wann lohnt sich ein Wärmenetz?
Fazit
Die Wärmeliniendichte ist eine der wichtigsten Kennzahlen für die Bewertung von Wärmenetzen. Sie verbindet technische, wirtschaftliche und räumliche Aspekte zu einer klaren Entscheidungsgrundlage und zeigt früh, ob ein Netzabschnitt effizient genutzt wird. Wer sie konsequent je Trasse betrachtet, plant robustere und wirtschaftlichere Wärmenetze.
FAQ
Häufig gestellte Fragen
Die Wärmeliniendichte beschreibt, wie viel Wärmeenergie pro Meter Leitung transportiert wird. Sie wird in MWh pro Meter und Jahr (MWh/(m·a)) angegeben und zeigt, wie effizient ein Netzabschnitt genutzt wird.
Wärmeliniendichte = transportierte Wärmemenge (MWh/a) geteilt durch Leitungslänge (m). Die Berechnung erfolgt je Rohrabschnitt, nicht global fürs Gesamtnetz.
Für konventionelle Wärmenetze gilt als grobe Orientierung: gut über 1,5 MWh/(m·a), mittel zwischen 0,75 und 1,5, schlecht unter 0,75. Für kalte Nahwärme gelten diese Werte nicht.
Weil der Großteil der Kosten eines Wärmenetzes in der Leitungsinfrastruktur steckt. Eine hohe Wärmeliniendichte senkt spezifische Investitionskosten und Netzverluste und verbessert die Wirtschaftlichkeit deutlich.
